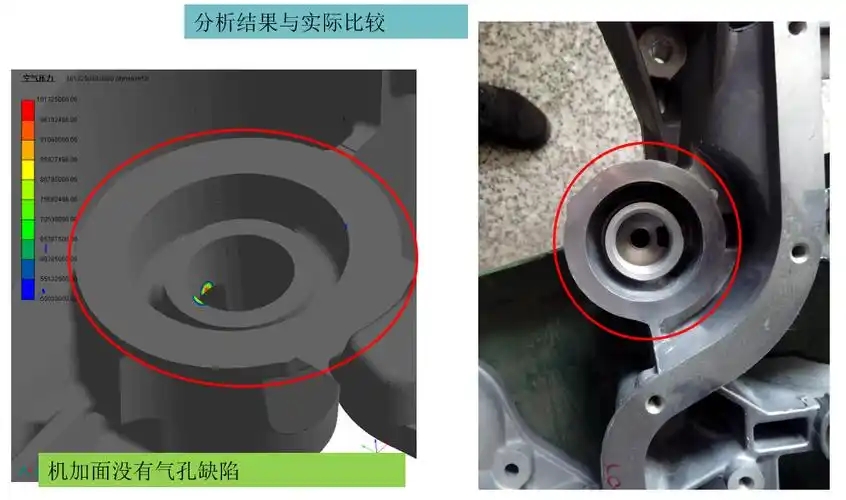

Какви фактори причиняват свиване на порьозността в пластичните железни отливки?

Общи правила, засягащи степента на порьозност на свиването напластични железни отливки;

1. Модулът напластични железни отливки. Ако модулът на леене е по -голям от 2,5, е лесно да се постигне безсградно леене. Някои експерти обаче са скептични по отношение на тази граница. Най -общо казано, дебелите отливки могат лесно да се хвърлят без порьозност на свиване поради разширяването на графита. В този момент въглеродният еквивалент не трябва да надвишава 4,5%, за да се избегне плаващ графит. Фините отливки с разпръснати горещи точки са склонни да свиват порьозността, която може да бъде адресирана чрез интензивно охлаждане, хромитен пясък или локализирани вътрешни щрангове. Трябва да се обърне специално внимание на храненето и свиването на системата за изсипване на изливането. Като цяло трябва да се използват горещи щрангове, когато е възможно, за да се избегнат студени щрангове.

2. Правилно внимание към твърдостта на пясъчната кутия и твърдостта на пясъчната плесен. Настройката не трябва да е твърде пълна по отношение на твърдостта на пясъчната кутия и плътността на пясъчната плесен.

3. Разумност на дизайна на изливането и щранг. За предпочитане е да използвате горещи щрангове и интензивно охлаждане, тъй като студените щрангове имат лоши ефекти на хранене.

4. Скорост на охлаждане на формата.

5. Разумен избор на температура и скорост на изливане. За някои дебели отливки, подходящо повишаването на температурата на изливане и удължаването на скоростта на изливане може да реши проблемите с свиването. Това също помага при изплуването на вторична окислена шлака от леенето, увеличавайки спазването на дефектите.

6. Разумен избор на химичния състав и поддържане на подходящ остатъчен магнезий и рядко съдържание на Земята.

7. При условията на охлаждане на пясъчната плесен, стремежът към повече графитни сфери е полезен за намаляване на порьозността на свиването и подобряване на механичните свойства.

8. За да се получат по -добри суровини и добро металургично качество на разтопеното желязо, трябва да се обърне специално внимание, за да не се запази разтопеното желязо при високи температури твърде дълго преди да се излее. Предварителното лечение трябва да се извърши преди да се излее, за да се увеличи графитното ядрено съдържание в разтопеното желязо, което може да увеличи броя на графитните сфери и да намали порьозността на свиването.
