Какво представляват разширителните болтове?

Разширителни анкерни болтовеса вид механично устройство за укрепване на скали, широко използвано в подземното инженерство (като мини, тунели и подземни пещери) за стабилизиране на напукани или разхлабени скални маси.

Основен принцип на работа

Те разчитат на механично разширение, за да генерират сила на триене и затягане между болта и скалния сондаж. Ключовият компонент е разширителната обвивка (разделена, клиновидна втулка), монтирана в края на болта. Когато болтът е затегнат (обикновено с гайка на открития край), разширителната обвивка се притиска от клин, което го кара да се разшири навън и да се притисне плътно към вътрешната стена на сондажа. Това създава силно радиално триене, закотвяйки болта здраво в скалата и след това болтът може да понесе натоварвания на опън, за да предотврати срутване или изместване на скалата.

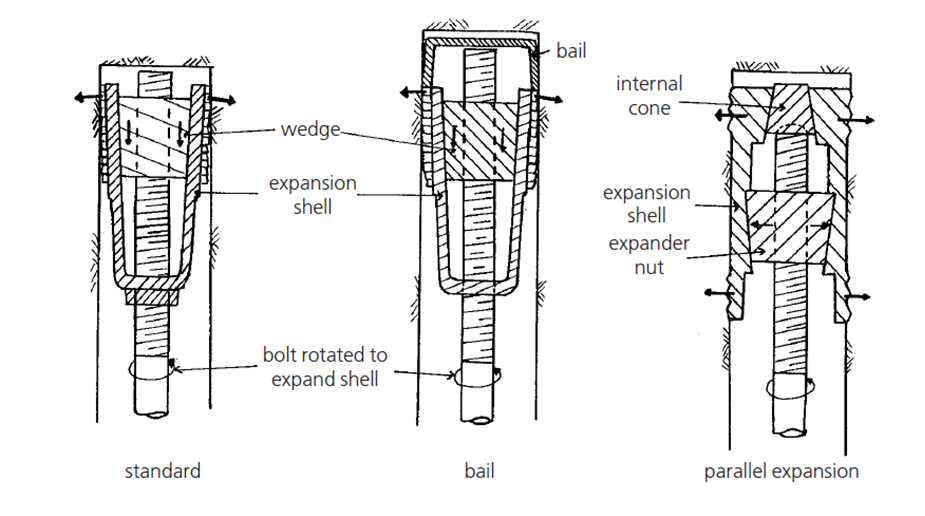

Основна структура

Разширителна обвивкамонтаж: Частта за закрепване на сърцевината, състояща се от разделена стоманена втулка и подходящ клин. Броят на разделянията в ръкава може да се регулира според инженерните нужди.

Тяло на болта: Стоманен прът (обикновено стоманена резба), който свързваразширителна обвивкаи компонента за фиксиране на повърхността и предава силата на опън.

Компоненти за фиксиране на повърхността: Включително шайби и гайки. Затягането на гайката задвижва клина, за да компресира разширителната обвивка, а шайбата разпределя натиска равномерно върху скалната повърхност.

Ключови характеристики

Бързо анкериране: Ефектът на анкериране може да се постигне веднага след затягане на гайката, без да се чака втвърдяването на фугиращата смес (за разлика от фугираните скални болтове), което е подходящо за сценарии за спешна поддръжка.

Механично закрепване: Няма нужда от фугиращи материали, което е удобно за строителство в богати на вода или нискотемпературни среди, където фугиращата смес не се втвърдява лесно.

Ограничена дълбочина на анкериране: Ефективната сила на анкериране идва главно от контакта междуразширителна обвивкаи стената на сондажа, така че обикновено се използва като временна или краткосрочна опора. За дългосрочни изисквания и изисквания за висока стабилност фугираните скални болтове са по-подходящи.

Лесно инсталиране и премахване: Процесът на работа е прост и може да бъде премахнат и използван повторно, ако е необходимо (при предпоставката за осигуряване на структурна безопасност).

Типични сценарии за приложение

Временна опора в руднични пътища и забои.

Аварийно укрепване на счупени скални участъци при прокопаване на тунели.

Подкрепа за подземно инженерство в малък мащаб с кратък експлоатационен живот.
