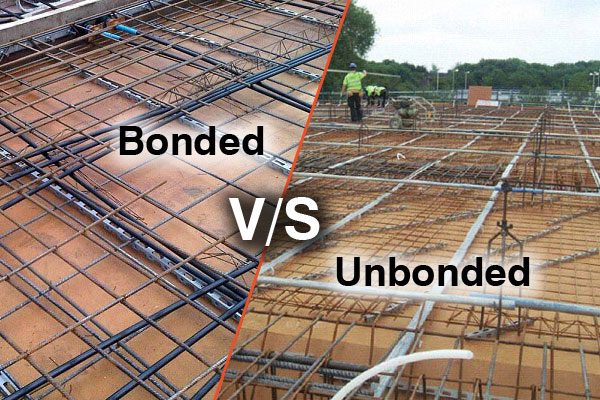

Разлика между несвързана и свързана система за последващо опъване

Това е критично разграничение запоследващо опъване(PT) дизайн и конструкция – свързаният PT разчита на фугираща смес за трайно свързване на сухожилията към бетона, докато несвързаният PT използва намазани с грес сухожилия в пластмасова обвивка, за да запази връзките изолирани от бетона. По-долу е изчерпателна разбивка на техните различия, организирани по основна дефиниция, компоненти, инсталация, производителност, приложения и плюсове/минуси.

Основни дефиниции

Свързана система за последващо опъване: Влакна/кабели с висока якост се поставят в стоманени или пластмасови канали в бетона. След опъване и анкериране, каналът е напълно фугиран под налягане с циментова фугираща смес. Фугиращата смес свързва сухожилието с бетона, което прави сухожилието и бетона да действат като единен композитен структурен елемент.

Несвързана система за последващо опъване: Сухожилията са предварително гресирани (защита от корозия) и са обвити в екструдирана пластмасова обвивка (HDPE/PP) във фабриката. След опъването не се извършва фугиране. Сухожилието може да се движи спрямо бетона (ограничено от анкери и крайни фитинги), действайки като директен опъващ елемент, който прилага предварителна компресия само чрез анкерите.

Структурно представяне и разлики в поведението

Механизъм за прехвърляне на сила:

Свързан PT: Прехвърляне на силата на сухожилието към бетона чрез свързване на фугираща смес-бетон и фугираща смес-сухожилие по цялата дължина на сухожилието, плюс прехвърляне на силата на анкера. Разпределението на предварителната компресия е постепенно по протежение на участъка.

Несвързан PT: Силата на сухожилието се прехвърля само при анкерите (без връзка по дължината на сухожилието). Предварителната компресия се прилага като концентрирани сили в зоните на закрепване, с линеен градиент на предварителна компресия по протежение на обхвата. Контрол на пукнатини и пластичност: Свързан PT:

По-добър контрол на пукнатините при експлоатационни натоварвания; сухожилията са заключени към бетона, така че пукнатините се разпространяват по-бавно. По-висока пластичност при крайни натоварвания (пропускливостта на сухожилията и връзките са устойчиви на разрушаване). Несвързан PT: Сухожилията могат да се плъзгат спрямо бетона; пукнатините могат да се отворят по-лесно при претоварване. По-ниска пластичност (повредата е по-крехка, ако анкерите се изплъзнат или сухожилията се скъсат). Ефекти на пълзене и свиване: Свързани PT: Сухожилията са ограничени от бетон, така че пълзенето и свиването причиняват загуба на сила на предварително напрягане (сухожилието се скъсява с бетон). Несвързани PT: Сухожилията са свободни да се движат, така че пълзенето и свиването причиняват по-големи загуби на предварително напрягане (бетонът се скъсява независимо и напрежението на сухожилието намалява повече), освен ако не се компенсира от прекомерно опъване. Устойчивост на умора: Свързани PT: По-висока устойчивост на умора—свързването разпределя цикличните натоварвания по протежение на сухожилията, намалявайки концентрациите на напрежение при анкерите. Несвързани PT: По-ниска устойчивост на умора — всички циклични натоварвания са концентрирани в интерфейсите на анкерите и клиновете.

Типични приложения

Свързан PT: Мостове с дълги разстояния, тежки промишлени сгради, гаражи за паркиране с високи натоварвания на умора, сглобяеми бетонни греди и конструкции в агресивни среди (крайбрежни зони — фугиращата смес осигурява допълнителна защита от корозия).

Несвързан PT: Жилищни плочи, търговски подови плочи, тънкостенни конструкции, сглобяеми панели и проекти, при които бързото строителство е приоритет (без фугиране=по-кратък график).
