Какво е закрепване за предварително напрегната плоча с пост напрежение и защо е критично за съвременните бетонни конструкции

Поанкерно закрепване за предварително напрегната плоска плочаиграе решаваща роля в съвременното стоманобетонно строителство. От високи търговски кули до жилищни подиумни плочи и структури за паркиране, системите с плоски плочи разчитат на надеждни закрепващи компоненти за безопасно пренасяне на силите на предварително напрягане в бетона. Тази статия изследва принцип на работа, структурно значение, компоненти на системата, технически стандарти, процес на инсталиране, мерки за контрол на качеството и бъдещи иновации на системите за закрепване на предварително напрегнати плоски плочи след опън. Той също така подчертава какВърховна машинаосигурява високоефективни решения за закрепване проектирани за издръжливост, безопасност и ефективност на разходите.

Съдържание

• 1. Какво е закрепване за предварително напрегната плоча с пост напрежение?
• 2. Защо анкерирането е критично при последващо напрегнати плоски плочи?
• 3. Основни компоненти на система за закрепване на плоча
• 4. Свързани срещу несвързани PT системи за закрепване
• 5. Технически спецификации и стандарти
• 6. Процес на инсталиране и работен процес на изграждане
• 7. Изисквания за контрол на качеството и инспекция
• 8. Предимства от използването на висококачествени системи за закрепване
• 9. Бъдещи тенденции в технологията за закрепване след напрежение
• 10. Често задавани въпроси

1. Какво е закрепване за предварително напрегната плоча с пост напрежение?

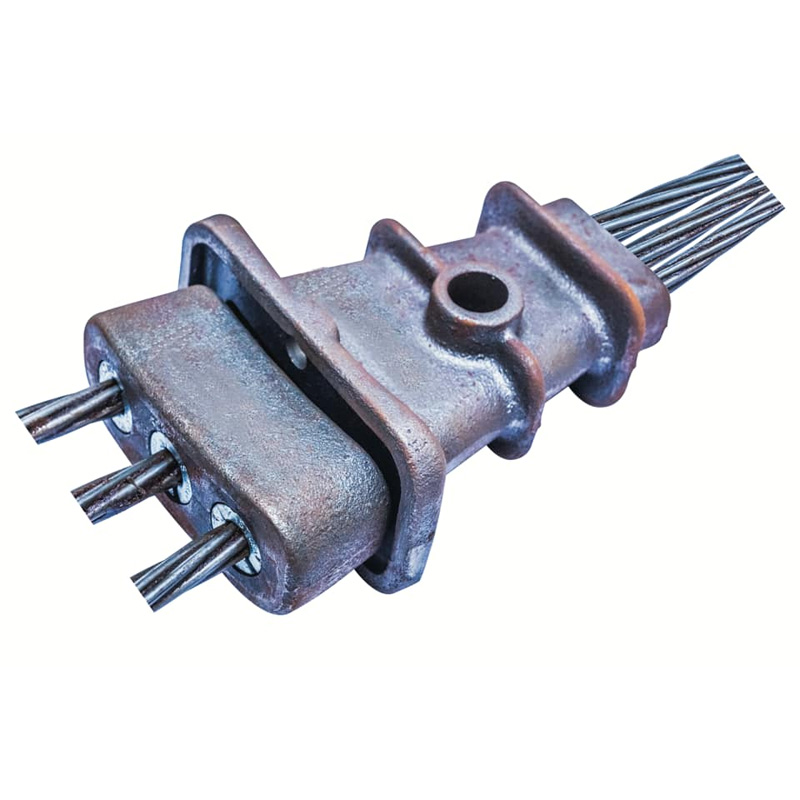

Закрепването за предварително напрегната плоска плоча след опъване се отнася до механичното устройство, използвано за закотвяне стоманени нишки с висока якост в системи от бетонни плочи с последващо опъване. Той прехвърля силата на опън от напрегнатото сухожилие в околния бетон след приключване на операциите по напрежение.

В система с плоска плоча (без греди) закрепването обикновено се вгражда в ръбовете на плочата или вътрешни подчертаващи джобове. След като сухожилието е опънато с помощта на хидравлични крикове, клинове вътре анкерната глава захваща трайно нишката, блокирайки силата в бетона.

2. Защо анкерирането е критично при последващо напрегнати плоски плочи?

Закрепването е крайният елемент за предаване на сила в предварително напрегната система. Ако закрепването не успее, цялата структурна цялост на плочата може да бъде компрометирана.

Основни структурни функции

• Пренася безопасно силата на предварително напрягане в бетона
• Предотвратява изплъзване на нишка след опъване
• Разпределя равномерно концентрирания стрес
• Осигурява дълготрайна структурна стабилност

В съвременното високо строителство системите с плоски плочи намаляват и увеличават дебелината на пода архитектурна гъвкавост. Те обаче зависят в голяма степен от надежден хардуер за закрепване за поддържане на граници на безопасност.

3. Основни компоненти на система за закрепване на плоча

Типично анкерно закрепване след натягане включва:

ПриВърховна машина, компонентите за закрепване се произвеждат с помощта на висококачествена легирана стомана и се подлагат на прецизна обработка и строг контрол на качеството за да се осигури постоянна производителност на клиновидно седене.

4. Свързани срещу несвързани PT системи за закрепване

Несвързана система

• Често срещан при изграждането на плоски плочи
• Използва покрити с грес и обвити мононишки
• Закрепване, разположено в ръбовете на плочата

Свързана система

• Често срещан при мостове и тежки конструкции
• Фугирани канали след натоварване
• Осигурява по-високо резервиране

Изборът зависи от изискванията за структурен дизайн, условията на натоварване и съображенията за поддръжка.

5. Технически спецификации и стандарти

Висококачествените системи за закрепване трябва да отговарят на международните стандарти като:

• ETAG 013 (Европейско ръководство за техническо одобрение)
• ASTM A416 (предварително напрягаща стоманена нишка)
• ACI 318 (Изисквания на строителния кодекс за конструкционен бетон)

Важните технически параметри включват:

6. Процес на инсталиране и работен процес на изграждане

1. Инсталирайте сухожилни канали и армировка
2. Позиционирайте анкерната глава и носещата плоча
3. Излейте и втвърдете бетона
4. Поставете хидравличния крик и опънащата нишка
5. Заключете клинове в анкерната глава
6. Изрежете излишния кичур и запечатайте джоба

Правилният монтаж гарантира правилно пренасяне на натоварването и дългосрочна издръжливост.

7. Изисквания за контрол на качеството и инспекция

• Проверка на допустимите отклонения на размерите
• Изпитване на твърдост и опън
• Проверка на теста за статично натоварване
• Оценка на устойчивост на корозия
• Безразрушителен тест (NDT)

Реномирани производители катоВърховна машинапровеждане на пълен цикъл проверка преди изпращане, за да се гарантира съответствие и безопасност.

8. Предимства от използването на висококачествени системи за закрепване

• Подобрена товароносимост на плочата
• Намалена дебелина на бетона
• По-нисък разход на материал
• Подобрен контрол на пукнатините
• По-дълъг експлоатационен живот

Инвестирането в надежден хардуер за закрепване значително намалява структурните рискове и разходите за жизнения цикъл.

9. Бъдещи тенденции в технологията за закрепване след напрежение

Индустрията се движи към:

• Устойчиви на корозия покрития
• Интелигентни системи за закрепване за наблюдение
• Високоефективни дизайни с клинова геометрия
• Екологично устойчиви производствени методи

Непрекъснатите иновации гарантират, че системите с плоски плочи остават конкурентоспособни в устойчивото строителство.

10. Често задавани въпроси

Q1: Каква е разликата между плоска плоча и гредова плоча в PT системи?

Плоските плочи елиминират гредите, намалявайки структурната дълбочина и подобрявайки архитектурната гъвкавост.

Q2: Колко време издържа PT система за закрепване?

При правилна инсталация и защита от корозия, тя може да издържи целия живот на конструкцията.

В3: Могат ли системите за закрепване да се използват повторно?

Компонентите за закрепване на PT са проектирани за постоянна структурна употреба.

Q4: Защо твърдостта на клина е важна?

Подходящата твърдост осигурява сигурно захващане на нишката без приплъзване.

Заключение

Закрепването за предварително напрегната плоска плоча е гръбнакът на модерното предварително напрегнато закрепване системи от бетонни плочи. От безопасност и конструктивни характеристики до икономическа ефективност, висококачественият анкерен хардуер осигурява оптимално пренасяне на товара и дългосрочна издръжливост.

Ако търсите надеждни, прецизно проектирани решения за закрепване за вашия следващ проект,Върховна машинапредлага професионално производство, строг контрол на качеството и глобална способност за доставка.

Свържете се с насднес, за да научите повече за нашите решения за анкериране на предварително напрегнати плоски плочи след натягане и да получите персонализирана оферта за вашия проект.
